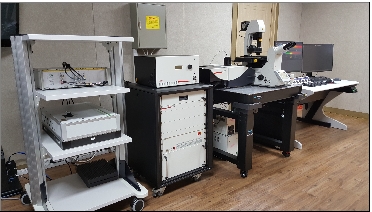

초고분해능 실시간 형광수명 영상현미경
Super-resolution real-time fluorescence lifetime imaging microscope

분석장비 상세내역
영문약어 STED-FLIM
장비명(한글) 초고분해능 실시간 형광수명 영상현미경
기기코드 DG103
연구장비표준분류
기기상태

부서 및 장비담당자

부서 및 장비담당자
지역
주소
보유센터 및 부서
장비담당자 채원식
전화 053-717-4311
팩스 053-959-3405
메일 wschae@kbsi.re.kr

Spec 및 활용분야

Spec 및 활용분야
원리 및 특징
    ○ 극초단 펄스 레이저를 이용하여 분자/재료/세포를 여기(excitation)시킨 후 초고분해능 실시간으로 시공간분해 분광 영상 및 신호 분석을 수행하는 장비임
    - 초고속 시분해 신호 분석 : 최대 1ps 시간분해능 초고속 형광·인광 수명 분석
    - 초고분해능 광학 영상 분석 : ≤ 50nm 초고분해능으로 광학 영상 분석
    - 고속 실시간 시분해 영상 분석 기술 : ≥ 1장/초 고속 실시간 형광·인광 수명 영상 분석
    - 형광 공초점 현미경 영상 분석, 대면적 영상 분석 가능
구성 및 성능
    ○ 광학 해상도
    - PMA 하이브리드 검출기
    - 검출 분광 영역: 400~720nm
    ○ 분광기
    - 검출 분광 영역: 400nm~750nm
활용분야
    ○ 형광성 분자/화합물의 형광/인광 수명 신호/영상 분석
    ○ 반도체 재료, OLED/OPV 박막, 세포/조직 시료의 형광/인광 영상 분석
    ○ 유동성 입자/마이셀 및 동물/식물 세포 시료의 형광/인광 영상 분석
    ○ 태양전지 소재 및 광촉매 소재의 전자-홀 재결합 시간(수명) 분석
    ○ 에너지 전이 속도 및 효율 계산
    ○ 형광/인광 스펙트럼 분석, 국소 세기 변화 추이 분석
